液靜壓軸承



液靜壓軸承



客製化的精密複合研磨,我們都能依照客戶的需求,設計生產出讓客戶滿意的機械。



除了把機械精度製造在一個高的水準之上,更提供客戶加工工序的規劃、砂輪刀具的選擇、夾治具設計製作,讓客戶在交機後,極短的時間內,即能夠投入量產,獲得最大的效益。



 1361519_381f217a0b44f949ae884285b347d522



日本磨床系列: 岡本OKAMOTO 斯吉雅SHIGIYA 東洋TOYO 拿佳銑 NAGASHI 豐田TOYODA瓦西挪WASINO 日進無心磨床NISSIN 日平NIPPEI 近藤KONDO 津上TSUGAMI 日本日信塘磨NISSIN 富士FUJI 美萃士MATRIX 大畏OKUMA 三正SANSEI 水口MINAKUCHI 那吉NACHI 日本山田 YAMADA 日本NICCO 黑田KUROTA 住友SIMITOMO 三井 MITSUISIKI 東芝TOSHIBA 市川ICHIKAWA 羅大利BLANCHARD Ohmiya、Koyo MITSUI 日本YOSHIKAWA 日本NIHONKIKAI 大昌DAISHO 末吉…



瑞士磨床系列: 斯圖德STUDER 瑪格立MAGERLE 阿爾棟AGATHON勇格JUNG 瑞斯豪爾Reishauer 飛斯洽爾FISCHER 瑪戈MAAG鐵克尼克 TECHNICA 丘錠TSCHUDIEN 渦瑪德 VOUMARD Hauser 座標磨床

德國磨床系列: ELB 寇普KOPP 布洛翰BLOHM 葛GLAUCHAU德製WMW 佛納FOTUNA 克林貝格KLINGELNBERG ABA Ziersch集團 平面磨床 JUNKER、OVERBECK、FAMIR 德製LIEBHERR 耐尼斯NILES 德製HOFLER 德國FROMAG 德製SIELE MANN

美國磨床系列: EX-CELLO莫爾MOORE哈挺Tripet孔和外圓磨床 Sunnen 塘磨 Cincinnati、Normac、Drake、Unison、Weldom、Mattison、Heald





團隊擁有高精密、一貫化作業生產技術.設備及嚴謹品質管制,值得閣下的信任及託付。36年以上專業整合技術經驗,針對電子.機械.軸承.齒輪.空油壓.鋼鐵.非金屬硬脆材料.產業我們已具備充足的經驗,持續不斷的研發加工技術及擴充精密設備,我們的加工能力佳,且價格合理、交貨準時、品質優良、服務效率高。



一直以來深得國內知名廠商認同,敬邀您提供設計圖及樣本, 共同開發,我們將以最誠信服務及合理的價格,為您製造最滿意的製品。『提升競爭力、追求卓越品質』是本公司永續不變的經營理念。





" 液靜壓主軸 " -高速、省電、高效率



     生產製造的各系列磨床,均採用自行研發設計的「液靜壓主軸」。



該主軸已取得國家專利認證( PAT . I . 299014),可搭配針對客戶需求所設計的各類型高速磨床,應用範圍極廣。同時,超高速液靜主軸運用

高達25Kg/cm²的主軸油,使軸心與軸套能夠充分獲得高壓油膜的保護,有效降低主軸的耗損率,加上優異的剛性,全面提昇使用效能。高品質
成就穩定的加工表現。

        擁有超過10年的無心磨床經驗,開發出超高速液靜壓磨床主軸,從最小型8英吋砂輪可到20,000轉 , 最大型24英吋砂輪可到3,000轉. 回轉精
度達2um以內,推出全新的動軸式超高速無心磨床,他打破舊式無心磨床的思維,動軸式的設計提供給操作者最大的便利以及安全性。

        液靜壓主軸有高速、省電、高效率等優勢特性,配合國內鑽石工業的發展,推出系列的超高速外圓磨床專用機,協助國內製造業升級所需設備。同時又以此專用之機設計概念,申請新型式外圓磨床專利共3型。

我們的期許是秉著我們對機械的熱愛而為客戶製造出高精度的高精密機械,低維修、經濟實用的生產利器, 同時帶給業界一個完全不一樣的思維,
在磨床的經驗卻是扎根穩健的,我們以液靜壓高速主軸作為磨床的心臟致力於研發更精良的磨床系列,包含動軸式超高速無心磨床、超高速外圓磨
床、內圓磨床、雙面磨床及各類客製化磨床專用機, 一律採用全罩式板金設計提供最佳的安全防護。

 1361521_9a3d1e0abfd7ba2adc39b5e1d8103e15




一、高速砂輪的優點
高速砂輪因線速度快可以増加砂輪的研削性能 , 提升圓度尺寸精度以及更佳表面粗度。高速砂輪因線速度加快60%可以降低砂輪的損耗 , 提生產能預計可以增加到40~60%。高速砂輪因線速度加快可以降低砂輪氣孔阻塞的現象 , 讓砂輪排屑效果提升 . 減少修砂次數。




二、高速導輪的優點
高速導輪因線速度快近2倍 , 可以縮短一半修整導輪的時間 . 提升機器的有效產能。高速導輪因線速度加快2倍 , 可以配合高速砂輪優異的性能 , 提生產能預計可以增加到40~60%。高速導輪因線速度加快2倍 , 可以配合高速砂輪優異的性能 , 提昇研磨品質達到最佳狀態。

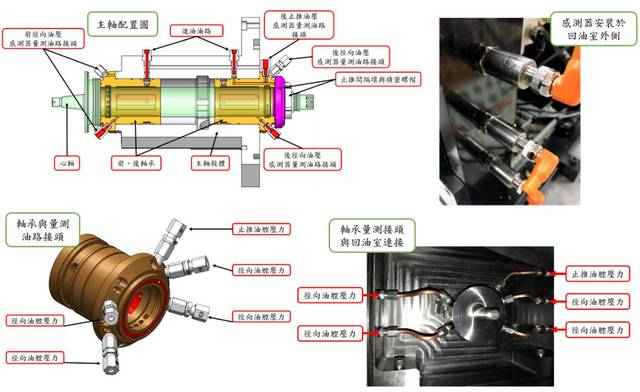

三、高液靜壓主軸具備下列特點
低摩擦阻力:由於在任何操作狀況下(包括主軸靜止時)軸與軸承之間有一層高壓油膜隔開,而避免金屬直接接觸,因此軸承唯一阻力,僅主軸油本身的黏滯力,固有較長的壽命,且啟動轉矩接近於零,達到更加省電的效果高旋轉精度:由於靜壓軸承乃由全體油膜平均承受外加之負荷,因而對於製造上的外型誤差有平均的效果,通常由靜壓軸承運動所生的誤差只為軸承而誤差的1/3,故具有較高的旋轉精度在較高負載軸承能力及低偏心距之情況下,仍具有高剛性高壓流動的主軸油,可充作冷卻劑,降低主軸上昇的溫度良好的穩定性,由於油壓薄膜良好的阻尼效果,所以加工物可獲得更佳的研削表面。


四、規格表

砂輪主軸馬達
20.0 HP
導輪主軸馬達
4.0 HP
油壓馬達
1.0 HP
冷卻系統
2.0 HP
總馬力數
27.0 HP
砂輪主軸轉速
500~1500 rpm
砂輪尺寸(外徑×寬度×內徑)
610×205×304.8 mm
導輪主軸
10~400 rpm
導輪尺寸(外徑×寬度×內徑)
305×205×165 mm
導輪主軸結構
液靜壓
主軸手動回轉精度
5 µm
主軸自動回轉精度
2 µm
主軸油壓壓力
10~15 kg/cm2
研磨範圍
ø3.0~ø100 mm
修整座驅動方式
數位控制馬達趨動
修整座滑台
研磨級線性滑軌
滑座結構
滾珠線軌/滾珠螺桿
砂輪滑座調整精度
1 µm
導輪滑座調整精度
1 µm
控制系統
PLC控制系統
機器重量
4500 kg
機器尺寸(L×W×H)
260 ×130×190 cm
*本規格僅供參考,如有變更,恕不另行通知。
