電腦內外圓研磨專用設備
內外圓的同時完工精度100%準確 同心度、圓筒度 絕對精確，最適合高精度要求的研磨條件。
適合 超高精密度要求、短小輕薄的小零組件，石英硬脆陶瓷的加工。
最主要是外徑跟內徑同心度100%可以達到最好最高精密度的境界
全新台灣自主開發台灣之光佳作

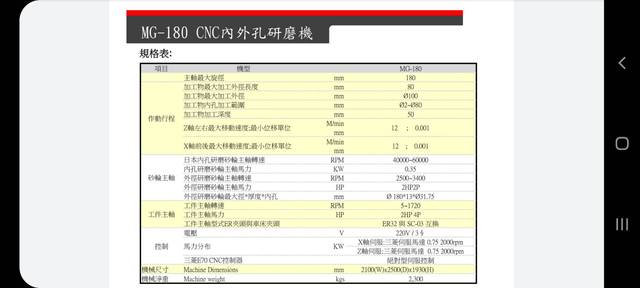

| 規格表: | ||||||
| 項目 | 機型 | MG-180 | ||||
| 作動行程 | 主軸最大旋徑 | mm | 180 | |||
| 加工物最大加工外徑長度 | mm | 80 | ||||
| 加工物最大加工外徑 | mm | φ100 | ||||
| 加工物內孔加工範圍 | mm | φ02~080 | ||||
| 加工物加工深度 | mm | 50 | ||||
| z軸左右最大移動速度；最小位移單位 | M/min | 12； 0.001mm | ||||
| X軸前後最大移動速度；最小位移單位 | M/min | 12；12:00 mm | ||||
| 砂輪主軸 | 日本內孔研磨砂輪主軸轉速 | RPM | 40000~60000 | |||
| 內孔研磨砂輪主軸馬力 | KW | 0.35 | ||||
| 外徑研磨砂輪主軸轉速 | RPM | 2500~3400 | ||||
| 外徑研磨砂輪主軸馬力 | HP | 2HP2P | ||||
| 外徑研磨砂輪最大徑*厚度*內孔 | mm | φ180*13*φ31.75 | ||||
| 工件主軸 | 工件主軸轉速 | RPM | 5~1720 | |||
| 工件主軸馬力 | HP | 2HP 4P | ||||
| 工件主軸型式ER夾頭與車床夾頭 | ER32 與SC-03互換 | |||||
| 控制 | 電壓 | V | 220V / 3∮ | |||
| 馬力分布 | KW | X軸伺服：三菱伺服馬達 0.75 2000rpm | ||||
| Z軸伺服：三菱伺服馬達 0.75 2000rpm | ||||||
| 三菱E70 CNC控制器 | 絕對型伺服控制 | |||||
| 機械尺寸 | Machine Dimensions | mm | 2100(W)x2500(D)x1930(H) | |||
| 機械淨重 | Machine weight | kgs | 2,300 | |||

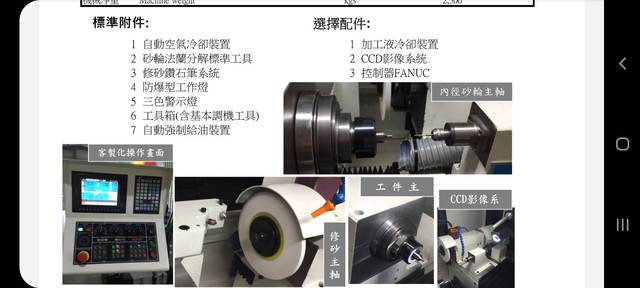

標準附件:
1自動空氣冷卻裝置
2砂輪法蘭分解標準工具
3修砂鑽石筆系統
4防爆型工作燈
5三色警示燈
6工具箱(含基本調機工具)
7自動強制給油裝置
選擇配件:
1加工液冷卻裝置
2 CCD影像系統
3控制器FANUC
歡迎洽詢 機械團隊 林冠安0910147627 / 林經理 0934067489 (電話同line ID) 請加line好友，聯繫更快速、更有效率！
