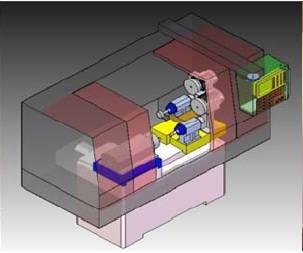

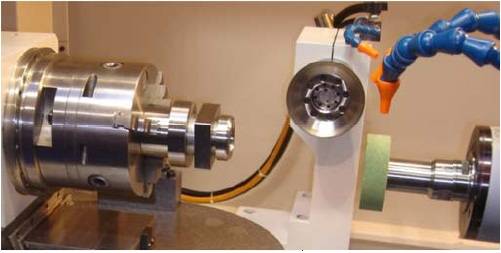

研磨利器.CNC雙主軸內徑磨床ApTEC 內孔磨床、內徑研磨機
全新CNC內孔磨床.內.外徑研磨機.雙主軸複合式研磨
功能特色: 主軸迴轉精度.最小解析單位精度值0.0005mm
先進的FANUC 0iT-CNC控制器
1. http://www.youtube.com/watch?v=0ZajxtE1EPw
2. http://www.youtube.com/watch?v=1SdqokCrOtM
3. http://www.youtube.com/watch?v=qq5Yj-xS3io
請點選連結網址。影片連結時...請耐心稍後，謝謝！
小型外圓磨床 CNC MINIATURE GRINDER
高品質、高性能的實現 HIGH QUALITY and HIGH PERFORMANCE
六面拘束油靜壓滑軌HYDROSTATIC SLIDEWAY
油靜壓主軸HYDROSTATIC SPINDLE
規格書SPECIFICATION：
|
機型 MODEL : 小型外圓磨床 CNC GRINDING MACHINE |
MSU-300CNC |
||
|
能力 Capacity |
工作頭最大旋徑 Swing over workhead |
Φmm |
220 |
|
兩頂心間最長距離 Distance between centers |
mm |
320 |
|
|
研磨最大外徑 Max. grinding dia. |
Φmm |
200 |
|
|
兩頂心間最大承受重量 Max. load held between centers |
kg |
30 |
|
|
砂輪頭 OD. Wheelhead |
外圓砂輪最大尺寸(外徑×厚度×孔徑) OD. Grinding wheel size (dia.× width × hole) |
mm |
OD. : Φ405 x 50 x Φ127 |
|
油靜壓砂輪主軸 Wheelhead with hydrostatic spindle |
|
迴轉精度 0.2μ Rotary accuracy 0.2μ |
|
|
砂輪最高周速 Max. wheel peripheral speed |
m/sec |
33 (45) |
|
|
砂輪座滑板 Wheelhead (X axis) |
最小單位 Least unit |
mm |
0.0001 |
|
快速進給速率 Rapid feedrate |
mm/min |
8000 |
|
|
研磨進給速率 Grinding feedrate |
mm/min |
0.1~6000 |
|
|
工作台 Table (Zaxis) |
旋轉角度逆時針方向 Swivel angle counter clockwise |
degree |
5∘(12∘) |
|
旋轉角度順時針方向 Swivel angle clockwise |
degree |
1∘ |
|
|
最大行程 Full stroke |
mm |
500 |
|
|
快速進給速率 Rapid feedrate |
mm/min |
10,000 |
|
|
最小單位 Least unit |
mm |
0.0001 |
|
|
研磨進給速率 Feed rate |
mm/min |
0.1~6000 |
|
|
主軸台 Workhead |
主軸驅動 Spindle driver |
Inverter |
無段變速 Variable speed（OPT.:伺服馬達 Servo motor） |
|
主軸轉速 Spindle speed |
r.p.m. |
0~1200 |
|
|
頂針 Spindle taper |
MT. |
3 |
|
|
尾座 Tailstock |
伸縮距離 Sleeve retraction |
mm |
25 |
|
頂針斜度 Spindle taper |
MT. |
3 |
|
|
馬達 Motor |
砂輪頭 Grinding wheelhead |
kw |
2.25 (3.7) |
|
砂輪滑台 ID. wheelhead table (X axis servo motor) |
kw |
1.2 |
|
|
油壓幫浦 Hydraulic pump |
kw |
0.75 |
|
|
工作主軸頭 Workhead |
kw |
0.75 (OPT.：伺服馬達Servo motor ) |
|
|
工作滑台 Table infeed（Z axis servo motor） |
kw |
1.2 |
|
|
砂輪主軸潤滑油幫浦 Lubrication pump of Wheel spindle |
kw |
0.75 |
|
|
冷卻液幫浦 Coolant pump |
kw |
0.18 |
|
|
切削水箱附磁鐵過濾幫浦 Coolant system pump |
kw |
0.375 （OPT.：紙帶過濾機 Paper filter） |
|
|
油箱能力 Tank capacity |
油壓箱 Hydraulic tank |
L |
20 |
|
砂輪軸潤滑箱 Wheelhead lubrication |
L |
40 |
|
|
冷卻液桶 Coolant tank |
L |
40 |
|
|
包裝尺寸 (L × W × H)Packing Dimension |
mm |
2000 x 2000 x 1900 |
|
|
其他 Other |
控制器 Controller |
FANUC |
Oid |
|
機械重量 Machine weight |
kg |
2800 |
|
Machine Layout：
註：本公司基於滿足客戶需求而不斷的研究改進，此機型所示之機械規格、特性，本公司有變更之權利。
