砂輪耗材專區 » 超耐磨鑽石PCD(多晶.聚晶.單晶金剛石)抗磨治具

鑽石PCD(多晶.聚晶.單晶金剛石)抗磨治具

    在機床上,用於工件的定位、夾緊和固定的部件,受到力以及轉動和直線轉動的摩擦的作用。由於摩擦產生熱和磨損,因此導致了形状和位置的誤差。
為了提高新機床的功率,並且保障在批量生產中,安全有效地利用加工生產線,要求易磨損部件必需具有特别高的使用壽命。

    通過應用PCD(多晶金剛石)層,使易磨損部件也能具有高的使用壽命。此外通過降低摩擦系數,進一步改善了工件的形狀和位置公差以及表面質量。


    適當的金剛石材料的選擇、形状尺寸的設計以及接觸表面的結構,是這些部件在生產製造中的重要的規範。在特别高的表面質量
中,形狀、位置以及平面的精度可達到0,001 mm。

PCD層在高精度工件的加工中,具有特别重要的意義,例如下列的工件:

  •  閥門
  • 噴嘴針
  • 滾動體
  • 泵葉片
  • 活塞杆

    幾個帶有PCD層的工具的例子:
  • 滑快
  • 夾子、墊板
  • 棱形導軌
  • 錐端、空心錐端
  • 中心架支座
  • 砂帶導向裝置
  • 滑動軸承
  • 導軌
  • 夾持器、擋塊

744932_63565cea7fd448ffb2c97e24dbb9a44b

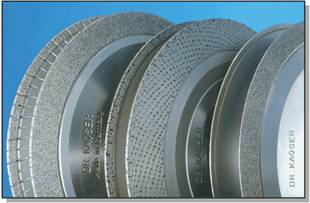

棱形導軌、滑快及中心架支座



744933_1105ca529b9236d36b58eac8c1f25a9a

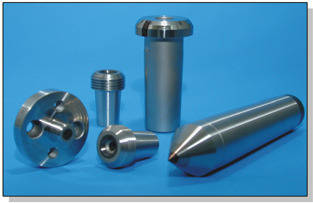

定心頂尖



744934_fca9ec94cf687f52f6f4b5bca24175ba



導向另件



引進德國CNC成形鑽石修整輪.研磨砂輪.鑽石修刀最佳研磨利器.



744935_d22798de987b2b64bc16b7b3eec701f2



744936_062ea78e2755e7d2193b03c1e509ecbe



744937_d0f294ceee6b501ec342ba85a350a648744938_9565441692ca31bdae711aef6be64250

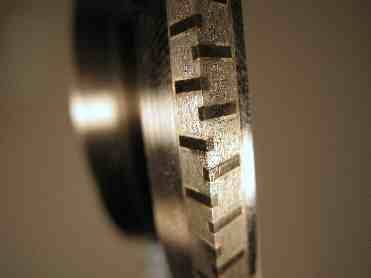

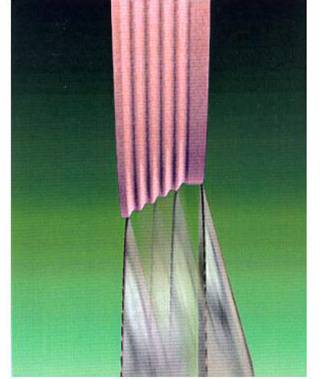

製造能力-外徑最大325mm,寬度最長至300mm 直進式最佳成型R角 = 0.002mm (0.00008”),可重複修整次數達4次以上,尖端角中分布非常密集的鑽中鑽。當工件角度55∘時,鑽石可製造最小半徑R= 0.05mm 當工件角度30∘時,鑽石可製造最小半徑R= 0.1mm 當工件角度10∘時,鑽石可製造最小半徑R= 0.2mm

744939_45e8ba85cbb8a3df01ce4ecc7d909155  744940_eeb4e6ca3bd9ffb8cd82c763a54e7098

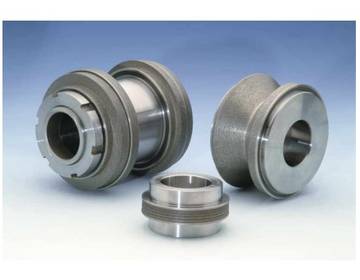

耐久王鑽中鑽輥輪在修整陶瓷法砂輪磨料或V製法、CBN鑽石砂輪中,已成功地採用耐久型鑽石旋轉輥輪修整成形,達到精確提昇精密度及尺寸控制,進一步完成高效率量產品質,獲得絕佳的精密度及要求之公差。

   建議使用在如下列中CNC機台上之輪廓修整用: 在輪廓修整中尖端半徑在.005”至.025”(增加至0.005”)。用於要求相當精密的端面角,從零度開始。 當修整傳統以及超級磨料砂輪時。 所要求之表面光製度大於Ra20(0.5μm)。



744941_6864f2df2114ed72f6b7e6a158fdb2d9 744942_e335262e4acc501133ea70be185c9bc3 744943_bc28067bd105a749c1048904a406ad33 744931_cca6bd7e87529eaaf70f67c5ba5ec751



CNC輪廓修整應用在鑽中鑽 修整輥輪


德國製Dr.Kaiser成型

    在修整陶瓷法砂輪磨料或V製法、CBN鑽石砂輪中,已成功地採用耐久型鑽石旋轉輥輪修整成形,達到精確提昇精密度及尺寸控制,進一步完成高效率量產品質,獲得絕佳的精密度及要求之公差。


技術資料:外徑最大製造能力325mm,寬度最長至300mm
直進式最佳成型R = 0.002mm(0.00008”)
可重複修整次數達4次以上,尖端角中分布非常密集的鑽中
當工件角度55時,鑽石可製造最小半徑R= 0.05mm
當工件角度30時,鑽石可製造最小半徑R= 0.1mm
當工件角度10時,鑽石可製造最小半徑R= 0.2mm

優點:1. 對於工件的幾何形狀精準度非常高,排除補正時接觸點不準的
                問題。
            2. 良好的面粗度,成形速度快精度公差達 ±0.002 mm以內。
            3. 縮短修整時間適合嚴苛的尖銳角度、極小圓弧研削要求
            4. 壽命特長R補正無失真問題。同心度及真圓度可達
                0.002mm要求
            5. 再使用的效益高,最少可再修1~3次以上,保證比同業製造鑽
                石輥輪3倍以上壽命。詳細資訊請參閱網站:
            www.abtc.com.tw
            6. 採用最先進的高頻內置馬達修整超精密主軸ABTC系列,節
                省空間,並不需要拆開鑽石輥輪,即可直接用在心軸上修整

應用:1. 各種廣用成型研磨修整,包含平直形的砂輪面
           2. 粗磨及細磨均可精密尺寸控制
           3. 修整VB製法鑽石及CBN砂輪

機台:德國Dr.Kaiser鑽中鑽鑽石成型輥輪已成功的應用在所有CNC研磨機械上,大部分磨床如NTC.TOYOTAOhmiyaKoyoMagerieJungNormacDrakeUnisonStuderBlohmWeldomELBABAMattisonHealdOkamotoExcello或者相同類型之磨床。我們都留有標準尺寸的庫存品。


進一步更詳細資料 請電洽 0934-067489   磨床專業網站: http://www.abtc.com.tw/
