鑽石修刀系列

鑽石筆.鑽石修整.單點.多點

單石.單晶.聚晶鑽石.金剛石(CVD.MCD)修刀.修整器

德國製Dr.Kaiser〝耐久王〞鑽中鑽成型輥輪

在修整陶瓷法砂輪磨料或V製法、CBN鑽石砂輪中，已成功地採用耐久型鑽石旋轉輥輪修整成形，達到精確提昇精密度及尺寸控制，進一步完成高效率量產品質，獲得絕佳的精密度及要求之公差。

技術資料：外徑最大製造能力325mm，寬度最長至300mm

直進式最佳成型R角 = 0.002mm(0.00008”)，

可重複修整次數達4次以上，尖端角中分布非常密集的鑽中

鑽。

當工件角度55∘時，鑽石可製造最小半徑R= 0.05mm

當工件角度30∘時，鑽石可製造最小半徑R= 0.1mm

當工件角度10∘時，鑽石可製造最小半徑R= 0.2mm

優點：1. 對於工件的幾何形狀精準度非常高，排除補正時接觸點不準的

問題。

2. 良好的面粗度，成形速度快、精度公差達 ±0.002 mm以內。

3. 縮短修整時間，適合嚴苛的尖銳角度、極小圓弧研削要求。

4. 壽命特長，R形補正無失真問題。同心度及真圓度可達

0.002mm要求

5. 再使用的效益高，最少可再修1~3次以上，保證比同業製造鑽

石輥輪3倍以上壽命。詳細資訊請參閱網站:

www.abtc.com.tw

6. 採用最先進的，高頻內置馬達修整超精密主軸ABTC系列，節

省空間，並不需要拆開鑽石輥輪，即可直接用在心軸上修整。

應用：1. 各種廣用成型研磨修整，包含平直形的砂輪面。

2. 粗磨及細磨均可精密尺寸控制。

3. 修整V、B製法鑽石及CBN砂輪。

機台：德國Dr.Kaiser〝鑽中鑽〞鑽石成型輥輪已成功的應用在所有CNC研磨機械上，大部分磨床如NTC.TOYOTA、Ohmiya、Koyo、Magerie、Jung、Normac、Drake、Unison、Studer、Blohm、Weldom、ELB、ABA、Mattison、Heald、Okamoto、Excello或者相同類型之磨床。我們都留有標準尺寸的庫存品。

While grinding by traditional carborundum and aluminum oxide emery wheels, it will come with bias and uneven surface. Therefore it is necessary to trim by diamond dresser. Meanwhile the dresser also needs to be trimmed periodically to recover character of sharpness.

Choosing an appropriate diamond dresser by different dimensions on emery wheels. Contact slowly from the center to avoid any direct crash. Keeping an angle of 10°to 15°both on the horizon and vertical between diamond dresser and emery wheel. Move around the dresser in some cases to make an acute angle again.

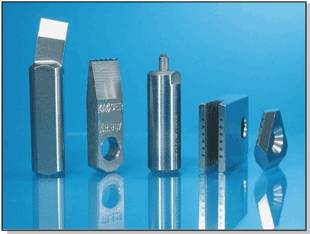

dresser: only one-piece diamond in the stem.
2. Conical angle dresser: grinding the single point dresser and make the diamond in conical shape.
3. Forming dresser: grinding the single point dresser and make the diamond in roof shape.
4. Integrated dresser: sintering by a few small particles of diamonds and inlay into a stem.

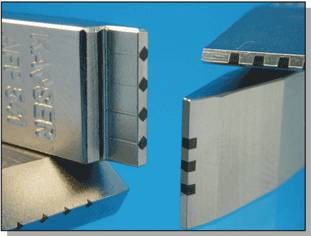

5. Multi-stone dresser: inlaying a few pieces of diamonds into a stem.

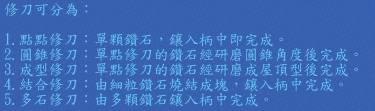

Dressers are classified into the following:

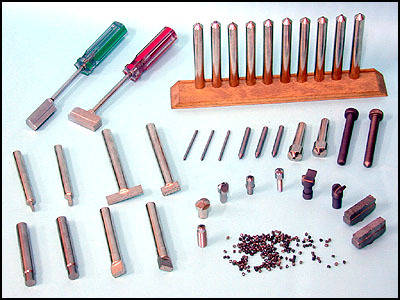

產品分類：
1.單石修刀
2.圓錐修刀（老鼠尾）
3.成型修刀（斧頭修刀）
4.結合修刀
5.多石修刀
6.成型修整塊
7.手持修刀

鑽石、CBN砂輪削整器
1.鑽石、CBN砂輪削整器：
●最有效延長砂輪壽命
●高精度、高效率、低成本
●較傳統削整速度快10倍
●削整精度、真圓度與平坦度均在0.1um以內
2.適用：
●平面磨床與外圓磨床
●樹脂、金屬Dia & CBN砂輪專用
3.應用：
●精密、鏡面、電子、太陽能板、輥筒業等
4.實例：
●鑽石砂輪粒度#1000、直徑200MM、厚度45MM
●削整前真圓度為50um
●經10分鐘內削整後，
真圓度與平坦度都在0.1um以內
