WIN齒輪研磨砂輪的成形、基本修整工具



744887_63565cea7fd448ffb2c97e24dbb9a44b744888_48915d6c5505d8dd76942f6616b63bde

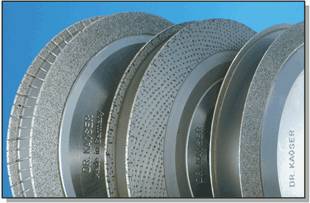

齒輪研磨砂輪的成形

多晶金剛石(PCD)強化
    通過用手工安置的、人造的多晶金剛石(PCD),使得高要求的邊緣區域得到了強化和保護。這樣的修整工具,具有的長的使用壽命。

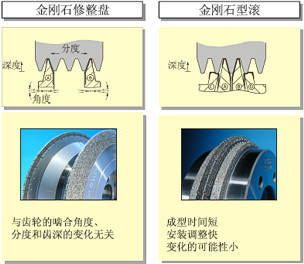

外形輪廓的設計
    修整盤和型滾的外形輪廓的設計,是根據電腦掌握的各個齒輪的數據資料來進行的。



技術參數



模數範圍: 0,2 -10 mm
嚙合角度: 10° - 35 °
半徑: 50 - 6000 mm
修缘: 弧形的和直線的
頂部倒角: 所有形式
形状公差:

在2 μm範圍內

公差: 在2 μm範圍內

應用範圍

    這些金剛石修整器,用於普通的修整系統中,比如F?SSLER、GLEASON、KAPP、LIEBHERR、REISHAUERSAMPUTENSILI廠的修整系統,以及為顧客專門設計的修整系統。

結構

DAS-套筒 (ø 12,15 mm, K 1:50)
SPA-, SPA-S-套筒 (ø 21,993 mm)
RP1, RP2和所有的ø 52 mm - 套筒系统
以及所有的特殊的系统 。

    連續的嚙合磨齒加工是生產高精度齒輪的一個重要的加工方法。借助迴轉的修整工具使柱狀的蝸桿砂輪修整成型。修整工具從模數0,2起,適用於所有的帶有外形輪廓變化的修整系統,如鼓狀,以及弧形的和直線的修緣和修根。除了電鍍的修整工具外,還有燒接型式的修整工具可供利用。



744886_3435886c677f09921873ca62927cc707



鑽石、CBN砂輪削整器
1.鑽石、CBN砂輪削整器:
●最有效延長砂輪壽命
●高精度、高效率、低成本
●較傳統削整速度快10倍
●削整精度、真圓度與平坦度均在0.1um以內
2.適用:
●平面磨床與外圓磨床
●樹脂、金屬Dia & CBN砂輪專用
3.應用:
●精密、鏡面、電子、太陽能板、輥筒業等
4.實例:
●鑽石砂輪粒度#1000、直徑200MM、厚度45MM
●削整前真圓度為50um
●經10分鐘內削整後,
真圓度與平坦度都在0.1um以內
